基于Deep Q-Network算法和highway-env仿真环境的车道变更策略
Deep Q-Network
强化学习中的策略可以按照目标策略和行为策略进行分类:
- 目标策略 target policy: 智能体要学习的策略
- 行为策略 behavior policy: 智能体与环境交互的策略, 即用于生成行为的策略
Q-learning 是一种off-policy TD方法. 所谓off-policy就是指行为策略和目标策略不是同一个策略, 智能体可以通过离线学习自己或别人的策略来指导自己的行为; 与之相反, on-policy的行为策略和目标策略是同一个策略
Q-learning算法: 该算法中存在一张表格, 记录每个状态下执行每个动作所得到的Q值, 在选取动作时会进行表格的查阅, 然后选取Q值最大的动作
DQN算法: 当状态和动作为连续的, 无限的, 通过表格的方式记录就不合理了, 采用神经网络来替代表格, 输入为状态, 输出为动作
原始论文：Playing Atari with Deep Reinforcement Learning

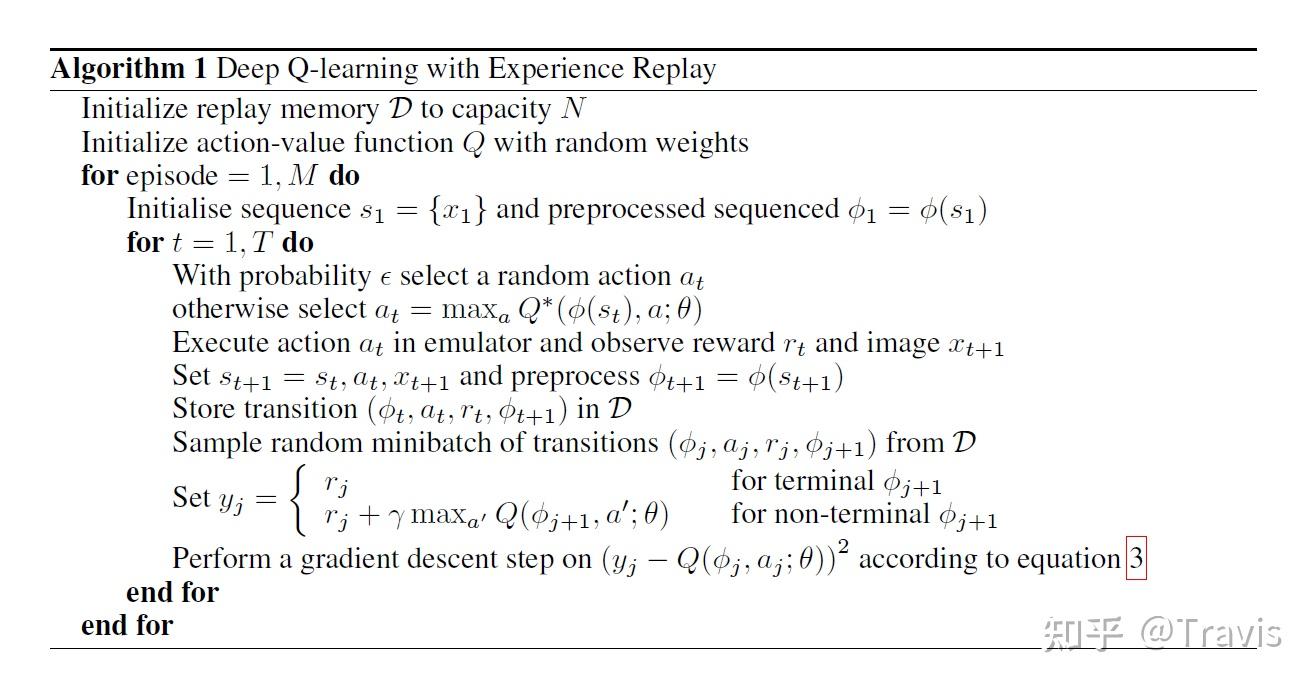

算法流程：
对于每个状态, 我们会给出一个策略, 智能体会执行一个动作, 并得到相应的奖励. 我们训练的目的是使得累计的奖励最大
1. 经验池的储存: 输入状态, 输出动作, 我们将每一次的[当前状态, 动作, 奖励, 下一状态]存储进经验池, 当经验池满容量时, 进行训练, 此后有新的样本将不断替换经验池中的原有样本, 反复训练
2. 双网络：在DQN中存在两个神经网络，一个是Q-target，一个是Q-eval。其中Q-eval网络会不断进行训练和Q值的更新，而Q-target则是相对固定，只有经过固定训练轮次后才会与Q-eval同步。损失函数就是两个网络的Q值之差，我们需要使其差值越来越小。如果两个网络都在改变，很有可能会“错过”，当固定一个网络时，网络的训练会更有目标性，即更容易收敛。
3. e-greedy算法：上述我们在选择动作时，一般是选择Q值最大的那个动作。但如果有的执行动作不被选择过，它的Q值将始终是0，因此可能永远都不会被选择。所以我们引入动作选择时的随机性，使其具有一定概率去随机选择动作而不是完全依靠Q值的大小选择最优动作。
我尝试了从头开始构建DQN算法，最后代码可以跑通，但看起来小车在每一步的交互中没有为其后面的策略带来优化；后面我发现，在stable_baselines3这个库中已经集成了DQN算法，于是我直接调用再次尝试。
highway-env
在用Carla进行仿真之前, 打算先用highway-env简单上手一下RL, 了解到一个自动驾驶模拟环境highway-env， 由Edouard Leurent开发和维护, 其中包含6个场景
– 高速公路”highway-v0″
– 汇入”merge-v0″
– 环岛”parking-v0″
– 十字路口”intersection-v0″
– 赛车道”racetrack-v0″
[官方文档](highway-env Documentation)
总共分为四个步骤
– 安装环境
– 配置环境
– 训练模型
– 总结
安装环境
问题记录
1. gym版本变更导致参数报错(https://github.com/boyu-ai/Hands-on-RL/issues/30)
2. torchvision已经安装好了但是无法import
解决: 因为我安装了多个python版本, 所以要先check一下torchvision安装到哪个版本下然后切换到对应的版本

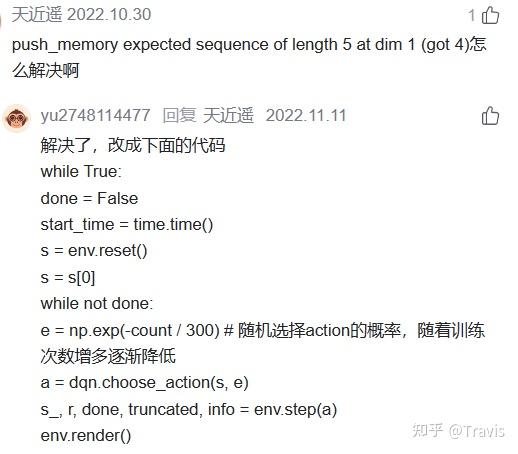

3.
4. 环境不存在
解决: 不要直接import gym而是import gymnasium as gym
Code-v1
import torch
import torch.nn as nn
from torch.autograd import Variable
import torch.nn.functional as F
import torch.optim as optim
import torchvision.transforms as T
from torch import FloatTensor, LongTensor, ByteTensor
from collections import namedtuple
import random
# DQN网络模型基本参数
Tensor = FloatTensor
EPSILON = 0 # epsilon used for epsilon greedy approach
GAMMA = 0.9
TARGET_NETWORK_REPLACE_FREQ = 40 # target网络更新频率
MEMORY_CAPACITY = 100 # 经验库容量
BATCH_SIZE = 80 # 批量训练
LR = 0.01 # 学习率
# 实现DQN网络类
class DQNNet(nn.Module):
def __init__(self):
super(DQNNet,self).__init__()
# 定义两个线性层, 用于处理输入数据
self.linear1 = nn.Linear(35,35)
self.linear2 = nn.Linear(35,5)
def forward(self,s):
s=torch.FloatTensor(s)
s = s.view(s.size(0),1,35)
s = self.linear1(s)
s = self.linear2(s)
return s
# 实现DQN算法主要逻辑
class DQN(object):
def __init__(self):
self.net,self.target_net = DQNNet(),DQNNet()
self.learn_step_counter = 0
self.memory = []
self.position = 0
self.capacity = MEMORY_CAPACITY
self.optimizer = torch.optim.Adam(self.net.parameters(), lr=LR)
self.loss_func = nn.MSELoss()
# 动作选择, 遵循e-greedy算法
def choose_action(self,s,e):
x=np.expand_dims(s, axis=0) # 拓展数组的形状和维度, 使其满足输入格式
if np.random.uniform() < 1-e: # 从(0, 1)范围内随机取值
actions_value = self.net.forward(x) # 向前传播
action = torch.max(actions_value,-1)[1].data.numpy()
action = action.max() # 选取Q值最大的一个动作
else:
action = np.random.randint(0, 5) # 随机选取动作
return action
# 放入经验库
def push_memory(self, s, a, r, s_):
if len(self.memory) < self.capacity:
self.memory.append(None)
self.memory[self.position] = Transition(torch.unsqueeze(torch.FloatTensor(s), 0),torch.unsqueeze(torch.FloatTensor(s_), 0),\
torch.from_numpy(np.array([a])),torch.from_numpy(np.array([r],dtype='float32')))#
self.position = (self.position + 1) % self.capacity
# 如果有超过经验库容量的样本，则从头开始替换经验库里的样本
# 随机选取batch个样本进行训练
def get_sample(self,batch_size):
sample = random.sample(self.memory,batch_size)
return sample
# 训练
def learn(self):
if self.learn_step_counter % TARGET_NETWORK_REPLACE_FREQ == 0:
self.target_net.load_state_dict(self.net.state_dict())
self.learn_step_counter += 1
transitions = self.get_sample(BATCH_SIZE)
batch = Transition(*zip(*transitions))
b_s = Variable(torch.cat(batch.state))
b_s_ = Variable(torch.cat(batch.next_state))
b_a = Variable(torch.cat(batch.action))
b_r = Variable(torch.cat(batch.reward))
q_eval = self.net.forward(b_s).squeeze(1).gather(1,b_a.unsqueeze(1).to(torch.int64))
q_next = self.target_net.forward(b_s_).detach() #
q_target = b_r + GAMMA * q_next.squeeze(1).max(1)[0].view(BATCH_SIZE, 1).t()
loss = self.loss_func(q_eval, q_target.t())
self.optimizer.zero_grad() # reset the gradient to zero
loss.backward()
self.optimizer.step() # execute back propagation for one step
return loss
Transition = namedtuple('Transition',('state', 'next_state','action', 'reward'))
import gymnasium as gym
import highway_env
from matplotlib import pyplot as plt
import numpy as np
import time
import os
os.environ['KMP_DUPLICATE_LIB_OK'] = 'TRUE'
# 配置环境参数
config = \
{
"observation":
{
"type": "Kinematics",
"vehicles_count": 5,
"features": ["presence", "x", "y", "vx", "vy", "cos_h", "sin_h"],
"features_range":
{
"x": [-100, 100],
"y": [-100, 100],
"vx": [-20, 20],
"vy": [-20, 20]
},
"absolute": False,
"order": "sorted"
},
"simulation_frequency": 8, # [Hz]
"policy_frequency": 2, # [Hz]
}
env = gym.make("highway-v0")
env.configure(config)
# 初始化DQN对象, 设置count用于追踪训练过程
dqn=DQN()
count=0
reward=[]
avg_reward=0
all_reward=[]
time_=[]
all_time=[]
collision_his=[]
all_collision=[]
'''
训练循环
- reset环境并开始新的回合
- 每个回合中, 根据当前状态选择动作, 执行动作并接收新状态和奖励
- 存储转换到记忆库
- 每当记忆库中有足够的数据时, 执行学习步骤来更新网络
- 记录并可视化训练过程中的奖励, 时间和碰撞率
'''
while True:
done = False
start_time=time.time()
s = env.reset()[0]
while not done:
e = np.exp(-count/300) #随机选择action的概率，随着训练次数增多逐渐降低
a = dqn.choose_action(s,e)
s_, r, done, truncated, info = env.step(a)
env.render()
dqn.push_memory(s, a, r, s_)
if ((dqn.position !=0)&(dqn.position % 99==0)):
loss_=dqn.learn()
count+=1
print('trained times:',count)
# 每训练40次统计一次平均值
if (count%40==0):
avg_reward=np.mean(reward)
avg_time=np.mean(time_)
collision_rate=np.mean(collision_his)
all_reward.append(avg_reward)
all_time.append(avg_time)
all_collision.append(collision_rate)
plt.plot(all_reward)
plt.show()
plt.plot(all_time)
plt.show()
plt.plot(all_collision)
plt.show()
reward=[]
time_=[]
collision_his=[]
s = s_
reward.append(r)
end_time=time.time()
episode_time=end_time-start_time
time_.append(episode_time)
is_collision=1 if info['crashed']==True else 0
collision_his.append(is_collision)把代码跑通了, 但得到的训练结果不理想(平均碰撞率恒为1), 并且env.render()这个函数并没有显示画面.

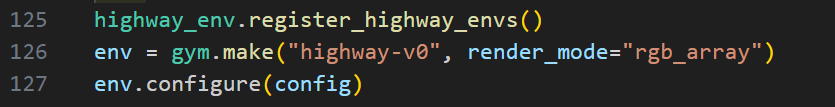

解决: render_mode=”rbg_array”

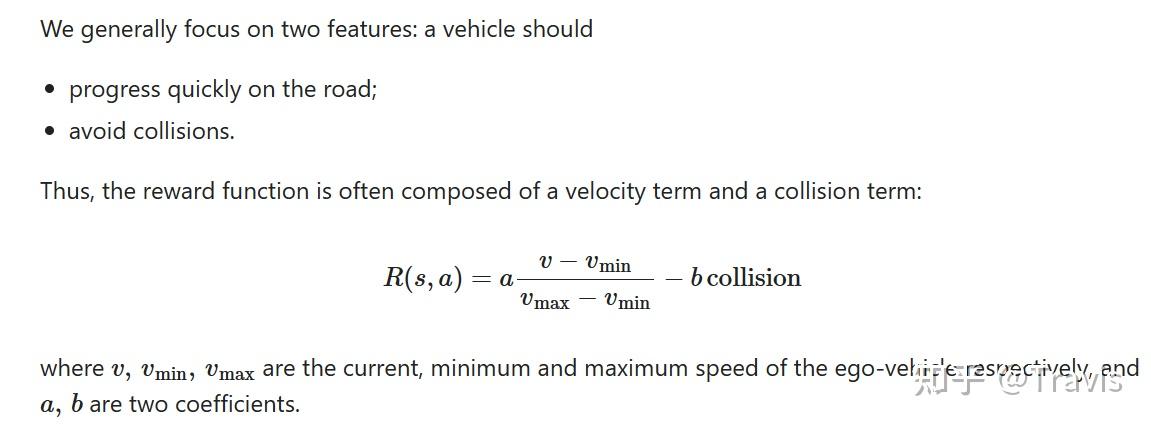

然后我看这个小车一直撞车, 感觉它并没有从之前的经验中学习到(也有可能是训练次数的问题), 于是我想先看看它的奖励函数是什么样的
没啥头绪…只能看着它一遍又一遍地跑, 但不知道怎么改. 一边等一边找些资料来看
Code-v2
参考了一下其他代码
Colin.Fang：基于DQN强化学习的高速路决策控制4 赞同 · 2 评论文章
这个代码只给出了训练100次得到的模型结果，并且模型性能不算好，输出不够直观
Code-v3
自己改写了一下代码，调整了一些参数，加了一些输出数据和图像的代码进去，方便实验记录，最后的完整代码上传至github
https://github.com/Yifu-Tian/Highway-env-DQN.gitgithub.com/Yifu-Tian/Highway-env-DQN.git
模型训练好之后就是评估模型，以下是一些关键的评估指标
1. 累积奖励
计算在单次回合或多个回合中模型获得的总奖励. 一个高效的变道模型应该能够在保持高速的同时避免碰撞，因此累积奖励会较高。
2. 平均奖励
将累积奖励除以回合数或时间步数，得到平均奖励。这反映了模型在每个时间步骤或每回合的平均表现。
3. 成功率
4. 碰撞率
实验结果记录与模型评估
我一共做了四组实验（不算完整），分别是训练100次，200次，500次和1000次得到的模型性能比较，把验证模型的步骤设为10回合，其他参数也同样保证一致。（这只是一个初步的实验，后续可以补充更详细的实验结果）
训练100次得到的模型结果表现一般，模型不稳定；训练200次得到的结果表现最优，大部分都是0.9或1.0的成功率；500次和1000次得到的模型最差，碰撞率在90%情况下都为1.0
总结
这一块内容给我最大的感受就是RL训练出的模型的不稳定性，因为自动驾驶不可能永远停留于纸面分析，哪怕碰撞率是0.1也不能接受。再者就是调参的技巧，后面接触到各种算法（比如PPO算法）也是需要的
