0x0. 前言

项目github : https://github.com/taisuii/ClassificationCaptchaOcr
某验验证码识别，算法部分不放了，识别的教程和代码如下

分析验证码

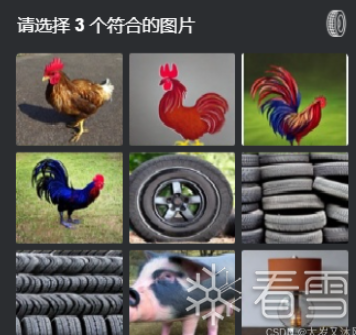

1. 遇到的验证码样式大概是这样的


解决方案

1. 我们可以把每张图片都切出来，然后用CNN提取图像特征
2. 选用resnet18，再用相似度对比函数对比小图和九张大图的相似度，选出相似度最大的3张就可以了
3. 因为给了小图，而不是文字，所以我们的特征提取的模型同样可以识别未出现的分类

0x1. 准备数据集

获取数据

1. 一般是一张小图，一张大图，大图切割成9份，切割代码如下

1234567891011121314151617181920212223242526

import requestsfrom PIL import Image, ImageFont, ImageDraw, ImageOpsfrom io import BytesIOdef crop_image(image_bytes, coordinates):   img = Image.open(BytesIO(image_bytes))   width, height = img.size   grid_width = width // 3   grid_height = height // 3   cropped_images = []   for coord in coordinates:       y, x = coord       left = (x - 1) * grid_width       upper = (y - 1) * grid_height       right = left + grid_width       lower = upper + grid_height       box = (left, upper, right, lower)       cropped_img = img.crop(box)       cropped_images.append(cropped_img)   return cropped_images# 切割顺序，这里是从左到右，从上到下[x,y]coordinates = [[1, 1], [1, 2], [1, 3], [2, 1], [2, 2], [2, 3], [3, 1], [3, 2], [3, 3]]bg_img = requests.get("https://static.geetest.com/captcha_v4/policy/3d0936b11a2c4a65bbb53635e656c780/nine/110394/2024-09-06T00/ed02acd0ac294a41b880d9106240f12a.jpg").contentcropped_images = crop_image(bg_img, coordinates)# 一个个保存下来for j, img_crop in enumerate(cropped_images):   img_crop.save(f"./test_crop/bg{j}.jpg")

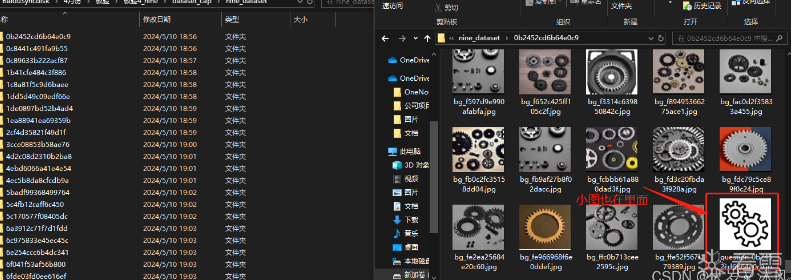

1. 保存数据集如下，需要自行分类，可以找人标注，记得要把小图放入


0x2. 模型训练

1. 定义数据集和数据转换，这里要注意，在训练前怎么处理，评估模型的时候也要处理一遍图像再传入模型
2. 定义模型，这里使用resnet18
3. 训练代码

12345678910111213141516171819202122232425262728293031323334353637383940414243444546474849505152535455565758596061626364656667686970717273747576777879808182838485868788899091929394959697

import torchvision.transforms as transformsfrom torchvision.datasets import ImageFolderfrom tqdm import tqdmimport torchimport torchvisionimport torch.nn as nnfrom torch.utils.data import DataLoaderimport numpy as np# 定义数据转换data_transform = transforms.Compose(   [       transforms.Resize((224, 224)),  # 调整图像大小       transforms.ToTensor(),  # 将图像转换为张量       transforms.Normalize(           (0.485, 0.456, 0.406), (0.229, 0.224, 0.225)       ),  # 标准化图像   ])# 定义数据集class CustomDataset:   def __init__(self, data_dir):       self.dataset = ImageFolder(root=data_dir, transform=data_transform)   def __len__(self):       return len(self.dataset)   def __getitem__(self, idx):       image, label = self.dataset[idx]       return image, labelclass MyResNet18(torch.nn.Module):   def __init__(self, num_classes):       super(MyResNet18, self).__init__()       self.resnet = torchvision.models.resnet18(pretrained=True)       self.resnet.fc = nn.Linear(512, num_classes)  # 修改这里的输入大小为512   def forward(self, x):       return self.resnet(x)def train(epoch):   device = torch.device("cuda" if torch.cuda.is_available() else "cpu")   data_dir = "dataset"   # 自定义数据集实例   custom_dataset = CustomDataset(data_dir)   # 数据加载器   batch_size = 64   data_loader = DataLoader(custom_dataset, batch_size=batch_size, shuffle=True)   # 初始化模型 num_classes就是目录下的子文件夹数目，每个子文件夹对应一个分类，模型输出的向量长度也是这个长度   model = MyResNet18(num_classes=91)   model.to(device)   # 损失函数   criterion = torch.nn.CrossEntropyLoss()   # 优化器   optimizer = torch.optim.SGD(model.parameters(), lr=0.001, momentum=0.9)   # 训练模型   for i in range(epoch):       losses = []       # 迭代器进度条       data_loader_tqdm = tqdm(data_loader)       for inputs, labels in data_loader_tqdm:           # 将输入数据和标签传输到指定的计算设备（如 GPU 或 CPU）           inputs, labels = inputs.to(device), labels.to(device)           # 梯度更新之前将所有模型参数的梯度置为零，防止梯度累积           optimizer.zero_grad()           # 前向传播：将输入数据传入模型，计算输出           outputs = model(inputs)           # 根据模型的输出和实际标签计算损失值           loss = criterion(outputs, labels)           # 将当前批次的损失值记录到 losses 列表中，以便后续计算平均损失           losses.append(loss.item())           epoch_loss = np.mean(losses)           data_loader_tqdm.set_description(               f"This epoch is {i} and it's loss is {loss.item()}, average loss {epoch_loss}"           )           # 反向传播：根据当前损失值计算模型参数的梯度           loss.backward()           # 使用优化器更新模型参数，根据梯度调整模型参数           optimizer.step()       # 每过一个batch就保存一次模型       torch.save(model.state_dict(), f'model/my_resnet18_{epoch_loss}.pth')   print(f"completed. Model saved.")if __name__ == '__main__':   train(50)

• 开跑，训练40个epoch的loss值变化如下

• 测试模型，九宫格数字从0到1，分别代表九宫格图片从左到右从上到下的顺序，识别结果正确
• 一个输入为10张图，作为一个batch，拿到10个长度为91的特征向量，把第一个向量与其他九个向量依次对比，选出最大的3个


0x3. 部署为onnx，验证结果

• 导出模型为onnx

123456789101112131415

from resnet18 import MyResNet18import torchdef convert():   # 加载 PyTorch 模型   model_path = "model/resnet18_38_0.021147585306924.pth"   model = MyResNet18(num_classes=91)   model.load_state_dict(torch.load(model_path))   model.eval()   # 生成一个示例输入   dummy_input = torch.randn(10, 3, 224, 224)   # 将模型转换为 ONNX 格式   torch.onnx.export(model, dummy_input, "model/resnet18.onnx", verbose=True)if __name__ == '__main__':   convert()

• 生产环境下，使用onnx推理50次识别，通过率和速度如下(测试某验官网)，通过率98%


• 0x4. 总结
• 对于抽象级别较高的图像验证码，卷积神经网络有很好的识别效果
